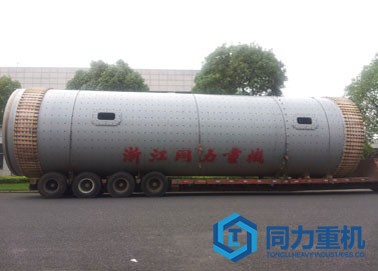

水泥原料磨包括：烘干原料磨、濕法原料磨、干法原料磨，主要用于水泥廠成品及原料的粉磨，也適用于冶金、化工、電力等工礦企業粉磨各種礦石及其他可磨性物料。同力重機生產水泥原料磨已有三十年余歷史。先后與德國洪堡、日本川崎等機械裝備品牌合作，研制生產了適應水泥工業發展需要的直徑5m以下各種規格水泥磨。具有國內較好的水泥磨研究與設計隊伍，較完善的水泥磨試驗與檢測手段，精良的大型水泥磨機制造裝備與制造技術，形成了完善的水泥磨機試驗研究、設計、制造、檢測與服務的體系，并具有原料磨自主知識產權。

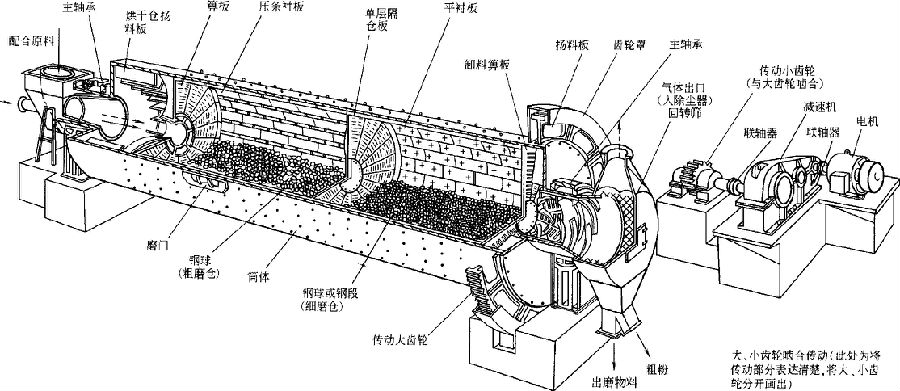

球磨機筒體被傳動裝置帶動回轉時，研磨體由于慣性離心力的作用，貼附在磨機簡體內壁的襯板面上與之一起回轉，被帶到一定高度后，借重力作用自由落下，此時研磨體將筒體內物料擊碎，同時研磨體在回轉的磨機內有上升、下落的循環運動，產生滑動和滾動，致使研磨體、襯板和被磨物料之間發生研磨作用使物料磨細。針對不同規格型號的磨機采用適合的傳動方式，主要有邊緣傳動和中心傳動兩種方式。筒體內部采用新型分級襯板與標準階梯襯板等規格，增加了物料研磨表面積，分級效果更好，后期維護及更換更加簡單。新型隔倉結構采用了可調揚料板與固定揚料板，易于安裝及維護。
適應性強，細度調節方便
水泥原料球磨機具有對物料適應性強、能連續生產、破碎比大、易于調整粉磨產品的細度等特點。它既能干法生產也可以濕法生產，也可以粉磨與烘干同時進行作業。
傳達方式先進，大、中型磨機裝備有慢速驅動裝置；
筒式磨機采用的傳動形式有邊緣傳單、中心傳動、多點嚙合邊緣傳動等傳動型式；驅動形式有異步電機＋減速器＋小齒輪＋大齒輪和同步電機＋空氣離合 器＋小齒輪＋大齒輪；
多種支撐方式，使用多種規格

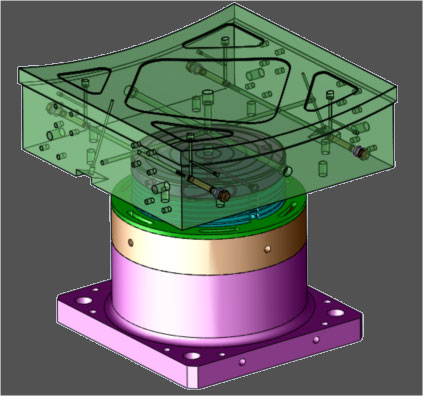

一般采用兩端靜動壓軸承的支撐方式，采用完全封閉式的自調心1200線接觸“搖桿型”軸承，亦可采用單滑履、雙滑履靜動壓的支撐方式或全靜壓支撐；大、中型磨機裝備有高低壓潤滑站；
有限元分析，美國設計標準
筒體為磨機的關鍵件，利用計算機對其進行有限元分析，保證其使用的可靠性；大型開式齒輪采用美國AGMA標準設計，裝備有密封可靠的齒輪罩，設有甘油自動噴霧潤滑裝置；控制與保護系統采用PLC控制。
工程案例

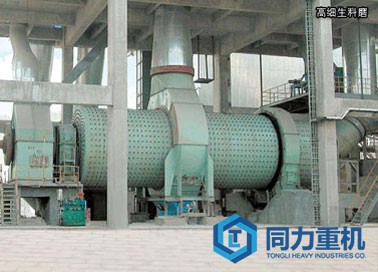

同力重機制造的時產190噸大型烘干兼中卸原料球磨機Φ4.6×（10+3.5）在新疆南崗**水泥有限公司順利投產，設備運行穩定，達標達產，各項技術指標均達到歐洲標準。
生產情況
【日運轉】: 24小時
【進 料】:水泥原料
【成 品】: 200目
【產 量】: 190 t/h（烘干兼中卸系統）
規格 | 簡體轉速 | 研磨體裝載量 | 生產能力 | 主電動機 | 主減速器 | 重量 | |
m | r/min | t | t/h | 型號 | 功率 | 型號 | t |
kw | |||||||
Φ2.4×8 | 20.9 | 45 | 21～24 | JRQ1512-8 | 570 | ZD80 | 72 |
Φ3.0×9 | 18.6 | 80 | 26～34 | YR1000-8/1180 | 1000 | 800 | 132 |
Φ3.4×9.5 | 16.9 | 75 | 70 | YR1250-8/1430 | 1250 | 900 | 168 |
Φ3.8×7.5 | 16.7 | 85 | 85 | YR710-8 | 1400 | 800 | 180 |
Φ4.6×9.5+3.5 | 15 | 185 | 180～190 | YRKK900-8 | 3550 | MFY355 | 345 |
